ONLLY-AQ2系列

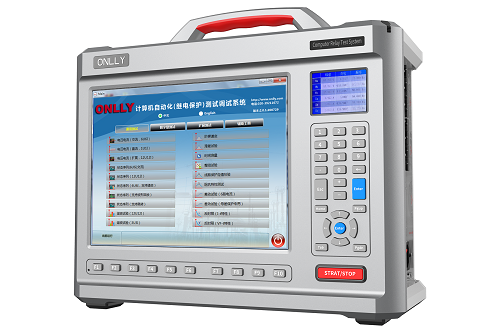

ONLLY-AQ2系列便攜式微機繼電保護測試系統
制造商：廣東昂立電氣自動化有限公司
功能特點：
1、 模塊化結構、性能穩定可靠
2、 12.1英寸觸摸屏，快捷功能鍵
3、 獨立雙屏設計，大屏設置參數；小屏實時輸出監視
4、 最高支持50次諧波輸出
5、 實時跟蹤電網頻率同步輸出
6、 自動調節屏幕背光亮度
7、 智能無極變速散熱風扇，可根據機箱溫度改變風扇速度
8、 可提供交直流供電
9、 軟件測試功能豐富，滿足所有繼保測試需求，能夠對電壓、電流、頻率、中間、時間、阻抗、差動等各種繼電器和線路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置進行測試
|
供電電源
|
功耗
|
＜1000VA
|
|
|
供電方式
|
AC:（220±20%）V(47～63Hz)；
DC：(220±5%)V
|
||
|
電壓源
|
交流電壓范圍
|
（0～125 ）V
|
|
|
交流電壓準確度
|
2V以下時，絕對誤差小于2mV
2V至量程，相對誤差小于0.1%
相對誤差＜0.05%(可選配)
|
||
|
總諧波畸變率
|
2V至量程，總諧波畸變率≤0.2%
|
||
|
交流電壓功率
|
輸出最大電壓時，功率不小于50VA
|
||
|
輸出時間
|
連續輸出
|
||
|
直流電壓范圍
|
0～350V（L-L）；-175～+175V（L-N）
|
||
|
直流電壓準確度
|
5V以下，絕對誤差小于10mV； 5V至滿量程，相對誤差小于0.2%
|
||
|
直流電壓功率
|
在±350VDC，輸出功率＞80W；
在±175VDC，輸出功率＞50W
|
||
|
電流源
|
交流電流范圍
|
（0～15）A
|
|
|
交流電流準確度
|
0.5A以下，絕對誤差小于1mA；
0.5A至量程，相對誤差小于0.1%
相對誤差＜0.05%(可選配)
|
||
|
總諧波畸變率
|
0.5A至量程，總諧波畸變率≤0.2%
|
||
|
交流電流功率
|
最大輸出功率：30VA
|
||
|
直流電流范圍
|
（0～5）A
|
||
|
直流電流準確度
|
1A以下，絕對誤差小于2mA；
1A至量程，相對誤差小于0.2%
|
||
|
直流電流功率
|
單相功率＞15W
|
||
|
輸出頻率
|
范圍：10-1000Hz ；10-2500Hz( 可選配)；分辨率：0.001 Hz
誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ；
65 Hz＜f≤450 Hz，不超過±0.01 Hz；
450 Hz＜f≤1000 Hz，不超過±0.02Hz；
|
||
|
相位
|
范圍：±360º；誤差：＜0.2º；分辨率：0.1º
|
||
|
獨立輔助直流
|
110/220VDC可切換，功率不小于100W, 精度：0.5%
|
||
|
獨立小信號通道
|
12路（6U+6I）（可選配）
|
||
|
時間測量
|
最大測量時間：1.000×105s；
計時誤差:±1ms(0.001s～1s)；±0.1%（1s～1.000×105s)
防抖時間設置范圍（軟件設置）:0ms～20s
|
||
|
開入量
|
數量8對；開入特性（0～250VDC）或空接點（自動識別）
|
||
|
開出量（軟件控制）
|
數量6對；
類型：2對空接點不分極性（電氣隔離）
4對快速開出接點(響應時間＜100μs)
直流容量：Vmax: 250VDC/Imax：0.3A
|
||
|
同步接口
|
同步方式(選配)
|
北斗/GPS (選配)； /IRIG-B/PPS
|
|
|
同步接口
|
SMA天線接口*1
ST光口*2（IN/OUT各1）
電口*2（IN/OUT各1）
|
||
|
網絡控制
|
電以太網
|
RJ45*2
|
|
|
Wi-Fi
|
內置Wi-Fi模塊，可無線控制測試儀
|
||
|
箱體尺寸及重量
|
整機重量：＜9.6kg
整機尺寸：380mm×280mm×140mm
|
||
